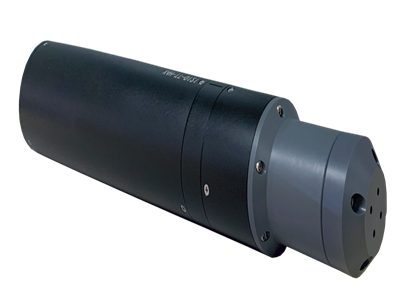

X4管道声纳检测系统

X4管道声纳检测系统主要用于带水管道(满水或2/3以上水位)、检查井或地下空洞检测, 自动分析提取内壁轮廓,建立三维模型,并进行量化分析。

适用范围:

排水管道、供水管道、工业管道、污水管道

销售热线:

027-59880849

产品简介

X4管道声纳检测系统主要用于带水管道(满水或2/3以上水位)、检查井或地下空洞检测, 自动分析提取内壁轮廓,建立三维模型,并进行量化分析。应用于管道检测时,能够准确判定较多数结构性缺陷(破裂、变形、支管暗接、脱节等)和功能性缺陷(沉积、障碍物、残墙、坝根等),自动测算淤积量并生成管底沉积状态纵断面图,通过搭配扩展部件,可实现CCTV与声呐结合,实现(水上水下)综合检测。


产品特点

1、 标配电缆长度为 150m,可定制;

2、 适用管径:300mm-3000mm;

3、 防水:IP68;

4、波束宽度:1.1deg(-3db),圆锥形波束;

5、 排线:手动排线装置;


技能指标

多视图联动展示

横截面轮廓图、内壁全景展开色温图、三维模型漫游视频联动显示,以便观察分析;

现场判读

平板或笔记本电脑主控,现场填写检测信息,实时截图判读保存,视频导入到评估报告软件中可直接生成检测评估报告;

配套软件

配有PipeSonar管道声呐成像分析报告软件,可自动检索管道内壁轮廓,并计算沉积深度、沉积宽度、沉积体积、水位高度;支持测量尺、测量环、测量网格等多种鼠标测量工具,以进行距离、宽度、高度、半径、直径等测量操作。自动生成三维模型,提供高自由度的漫游功能,对实体、网格、点列三种管道模型均提供管内漫游和自由漫游方式。可通过多视图联动分析进行缺陷判读,自动生成包含沉积状况纵断面图的检测评估报告。

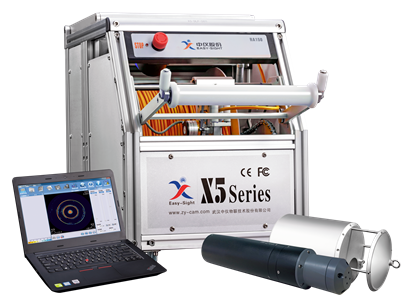

产品推荐
