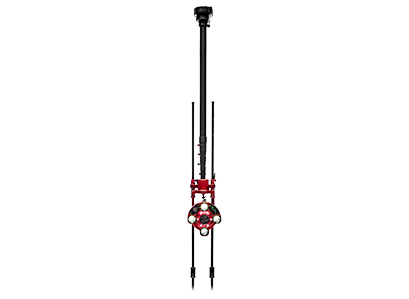

X1-H5 综合管道潜望镜

X1-H5综合管道潜望镜系统由硬件设备和PipeX1H管道高清潜望镜数据采集软件构成,在检测过程中,可实时录制并保存被检测对象的内部影像.....

适用范围:

市政(工业)排水管道     水利输水管涵     综合管廊    电缆管沟    隧道

销售热线:

18062634919

产品简介

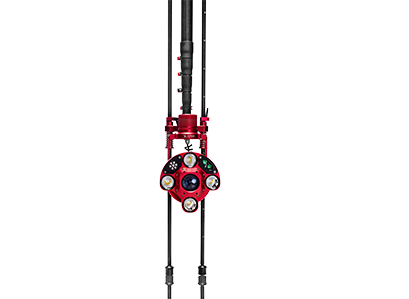

X1-H5综合系列管道潜望镜主要用于工业容器或管道内部情况的快速检测、诊断。通过操作杆将自带光源的摄像探头放入管道或工业容器内部,能清晰的显示管道及容器内部结构性缺陷及功能性缺陷。专利技术解决了目前行业内存在的“无线深井传输”、“天线干扰”等难题,深度可达30米,井口周边60米范围内数据采集无卡顿、画面高清流畅。


X1-H5综合管道高清潜望镜系统由硬件设备和PipeX1H管道高清潜望镜数据采集软件构成,在检测过程中,可实时录制并保存被检测对象的内部影像,在录制过程中可快捷抓取、保存缺陷图像,或通过键盘录入文字信息,叠加显示并保存在视频画面中。其采用一体化主控制器,集成度高、小巧轻便、采用内置高性能电池供电、安装简便,适合野外移动工作环境。


结合PIPEMONITOR排水管道直播监理平台,可实现设备管理、远程查看现场视频、作业点轨迹回放、工作量统计等功能。


产品特点

1、 适用管径:DN300mm以上;

2、 控制形式:无线控制;

3、 测距精度为 ±0.001m;

4、 测距范围为 0.2m~80m;

5、可对300多种VOC气体进行反应;

6、 综合性气体浓度值输出,检测范围0-500ppm,示值分辨率0.1ppm;

7、检测环境温度数字量输出,精度0.01℃;

8、变倍调焦:30倍光学变倍,自动或手动调焦;


技能指标

数字高清

400万像素高清画质,宽动态范围,智能自动对焦;


一键除雾

镜头电加热快速除雾;


实时监测

支持在线远程视频直播,可实时现场精准定位;


长距离大范围检测

高清成像、高放大倍数及高亮探照光源,在无光照条件的管道内部环境中,真实有效检测视距达到40-80m(受管材反光特性和管径大小影响);


现场判读

主控采集软件现场填写检测信息,实时截图判读保存,视频导入到评估报告软件中可直接生成检测评估报告;


功能扩展

可搭配专业摄影测量软件,通过CCTV检测视频进行管道或检查井实景三维重建和量化分析;


配套软件

配有PipeSight管道检测视频评估报告软件,可进行回放判读和评估报告输出,并可按工程分类归档输出成果数据,用于刻盘存档或GIS系统数据挂接;

配有PIPEMONITOR城镇排水管道直播大数据监理平台,可实现设备管理、远程查看现场视频、作业点轨迹回放、工作量统计等功能。
