X5-HS管道CCTV检测机器人

X5-HS系列管道CCTV检测机器人是一款高清型管道CCTV检测机器人,可采用平板作为主控,通过无线的方式与系统其它部分进行连接,实时显示、存储高清检测视频。

适用范围:

市政(工业)排水管道、水利输水管涵、综合管廊、电缆管沟、隧洞

销售热线:

18062634919

产品简介

      X5-HS管道CCTV检测机器人是一款高清型管道CCTV检测机器人,可采用平板作为主控,通过无线的方式与系统其它部分进行连接,实时显示、存储高清检测视频。

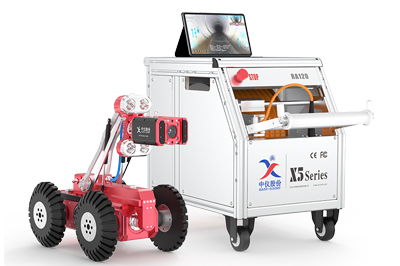

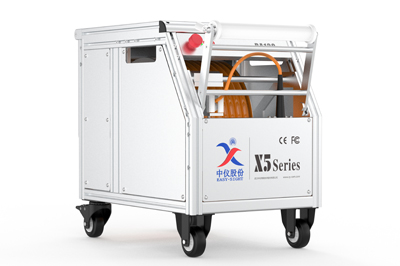

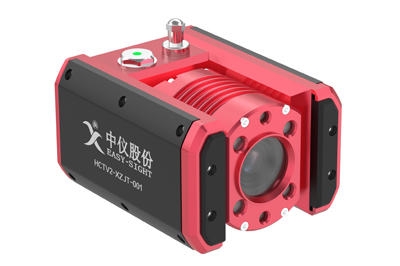

      X5-HS管道CCTV检测机器人由爬行器、镜头、电缆盘和主控等组成。爬行器搭载镜头与电缆盘连接,响应系统的操作命令,如:爬行器的前进、后退、转向、停止、速度调节;镜头座的抬升、下降、灯光调节;旋转镜头的水平、垂直旋转、调焦、变倍;前后视切换等。


     检测过程中,可实时显示、录制镜头传回的画面以及爬行器的状态信息实时显示、存储高清检测视频;可快速抓取缺陷图片;检测完成后,可立即得到检测报告。


产品特点

1、 控制系统配置:可用任意一款笔记本电脑做为控制系统,内置采集分析软件;

2、 控制形式:无线控制;

3、 控制功能:通过触摸屏操作软件,控制爬行器行进、抬升上下、镜头旋转、电缆盘收放线、光源调节等;

4、 视频显示:可同时显示前后视频、显示分辨率可调;

5、 状态显示:可实时显示时间日期、行进距离、爬行器姿态信息,并可设置信息显示的字

6、适用管径:220mm-3000mm


技能指标

数字高清

≥200万像素高清画质,前后视同屏画面显示,自由切换。


长距离检测

在DN300mm管道内,可实现单次300m长距离检测。


无线操控与传输

主控无线操控,结合移动网络实现云数据交互。


驱动强劲

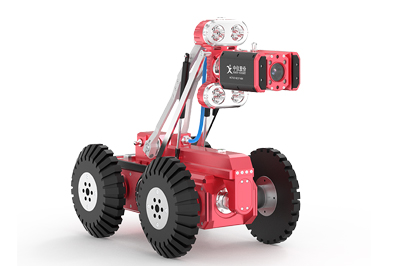

爬行器为双侧六轮独立驱动,原地360°转弯,中心过渡轮增加越障能力;对电机堵转、过流、过压有自动保护电路,稳定性更强;重心设计合理,能有效防止翻车,最大抗倾斜能力≥40°,最大爬坡能力≥45°。


实时监测

支持在线远程视频直播,可实时现场精准定位。


现场评估报告

检测过程中可实时截图判读评估,现场输出符合行业标准规范的检测评估报告,并提供丰富的报告模板。



配套软件

主控制器预装PipeCCTV管道检测评估报告软件,可对机器人进行控制操作,视频监控录像,现场填写检测记录并截图判读,自动评估计算并输出行符合行业标准及地方标准的检测评估报告;

配有PipeSight管道检测视频评估报告软件,可进行回放判读和评估报告输出,并可按工程分类归档输出成果数据,用于刻盘存档或GIS系统数据挂接;

配有PipeTracer管道检测定位示踪软件,用于实时测量绘制管底坡度曲线和管线路径曲线,并能导出管道沉积状况纵断面图。
