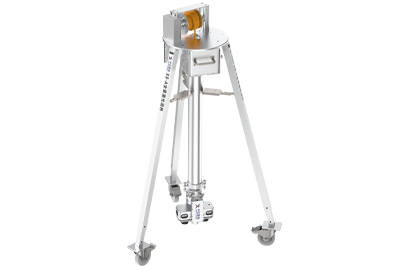

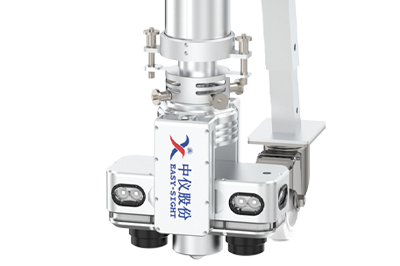

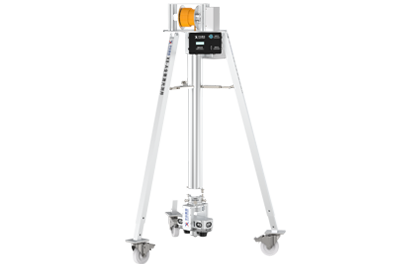

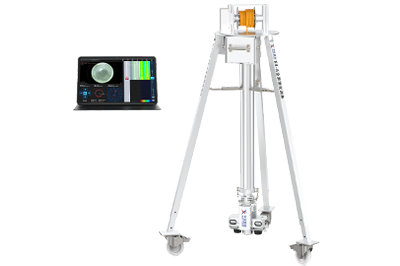

X8-A全景激光测井系统

X8-A全景激光测井系统通过主控对设备进行控制,探头下井采集井内数据,并转换成三维模型,通过模型分析检查井的深度、面积、体积等数据,可根据修复需求准确计算出材料的实际用量......

适用范围:

金属管道(无水)、排水竖井

销售热线:

18062634919

产品简介

       X8-A全景激光测井由硬件设备和PipeWell竖井全景量化检测软件以及PipeProf管道量化分析软件组成,主要运用于各类检查井的检测,通过PipeWell竖井全景量化检测软件控制设备运行,采集井内信息,通过PipeProf管道量化分析软件对采集信息进行处理,可导出专业的数据报告。设备稳定、效率高、移动方便,续航能力强,能对检查井的内径、深度、面积、支管大小等进行高精度测量,提供可视化的结构模型,为检查井养护和修复提供有效的数据支撑。

产品特点

高效:自动采集视频和雷达数据,自动回收探头;检测一口10m的深井,只需要5min。


精确:可精准测量检查井的深度、面积、体积等数据,为后期修复和养护提供有效的数据支撑。


全面:用户可任意选择视图进行三维漫游、旋转观看,控制缩放和位移,对模型进行多方位、多角度的观察,可360°全方位检查井内情况,无遗漏。


技能指标

1、适用管径:400mm-1500mm;

2、成像系统:1/2.8” 200W(1920*1080) CMOS图像传感器;视场角180°*180°;

3、激光侧扫仪测量误差:±5cm;

4、升降:通过软件控制自动升降,升降速度可调,速度最大3m/min;

5、探头旋转:电动旋转,径向 360 度无限旋转,仰俯 2 * 28 度旋转,一键归位;

6、下降保护:探头底部安装测距模块,用于下降限位,防止设备碰撞到井底;
